Unified Modeling Language (UML) on yleiskäyttöinen mallinnuskieli. UML:n päätavoitteena on määritellä standardi tapa visualisoida tapa, jolla järjestelmä on suunniteltu. Se on melko samanlainen kuin muilla tekniikan aloilla käytetyt suunnitelmat. UML on ei ohjelmointikieli , se on pikemminkin visuaalinen kieli.

Tärkeitä aiheita Unified Modeling Language (UML) -kaavioille

satunnainen c

• Mikä on UML?
• Miksi tarvitsemme UML:ää?
• Eri tyyppiset UML-kaaviot
• Rakenteelliset UML-kaaviot
• Käyttäytymisen UML-kaaviot
• UML-kaavioissa käytetyt olio-käsitteet
• Työkalut UML-kaavioiden luomiseen
• UML-kaavioiden luomisen vaiheet
• UML-kaavioiden parhaat käytännöt
• UML ja ketterä kehitys
• UML-mallinnuksen yleisiä haasteita
• UML-kaavioiden käytön edut

1. Mikä on UML?

Unified Modeling Language (UML) on standardisoitu visuaalinen mallinnuskieli, jota käytetään ohjelmistosuunnittelussa yleiskäyttöisen, kehittävän ja intuitiivisen tavan visualisoida järjestelmän suunnittelu. UML auttaa määrittämään, visualisoimaan, rakentamaan ja dokumentoimaan ohjelmistojärjestelmien artefakteja.

• Käytämme UML-kaavioita kuvaamaan käyttäytyminen ja rakenne järjestelmästä.
• UML auttaa ohjelmistosuunnittelijoita, liikemiehiä ja järjestelmäarkkitehtejä mallintamisessa, suunnittelussa ja analysoinnissa.
• Object Management Group (OMG) otti Unified Modeling Language -kielen standardiksi vuonna 1997. OMG on hallinnut sitä siitä lähtien.
• Kansainvälinen standardointijärjestö ISO (International Organisation for Standardization) julkaisi UML:n hyväksyttynä standardina vuonna 2005. UML on päivitetty vuosien varrella ja sitä tarkistetaan säännöllisesti.

2. Miksi tarvitsemme UML:n?

• Monimutkaiset sovellukset vaativat useiden tiimien yhteistyötä ja suunnittelua, minkä vuoksi ne vaativat selkeän ja tiiviin tavan kommunikoida keskenään.
• Liikemiehet eivät ymmärrä koodia. UML tulee siis välttämättömäksi kommunikoimaan muiden kuin ohjelmoijien kanssa järjestelmän olennaisista vaatimuksista, toiminnoista ja prosesseista.
• Paljon aikaa säästyy, kun tiimit voivat visualisoida prosesseja, käyttäjien vuorovaikutusta ja järjestelmän staattista rakennetta.

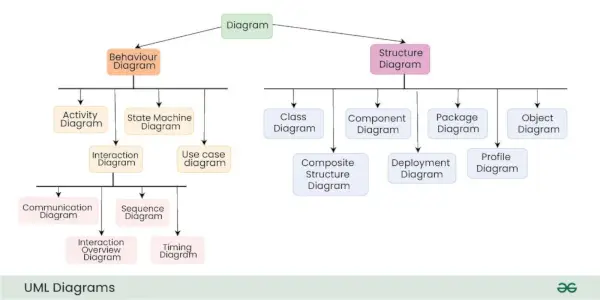

3. Erityyppiset UML-kaaviot

UML on linkitetty oliopohjaiseen suunnittelu ja analyysi. UML käyttää elementtejä ja muodostaa niiden välisiä assosiaatioita kaavioiden muodostamiseksi. UML:n kaaviot voidaan luokitella laajasti seuraavasti:

4. Rakenteelliset UML-kaaviot

4.1. Luokkakaavio

Yleisimmin käytetty UML-kaavio on luokkakaavio. Se on kaikkien oliopohjaisten ohjelmistojärjestelmien rakennuspalikka. Käytämme luokkakaavioita kuvaamaan järjestelmän staattista rakennetta näyttämällä järjestelmän luokat, niiden menetelmät ja attribuutit. Luokkakaaviot auttavat myös tunnistamaan eri luokkien tai objektien väliset suhteet.

4.2. Komposiittirakennekaavio

Käytämme yhdistelmärakennekaavioita kuvaamaan luokan sisäistä rakennetta ja sen vuorovaikutuspisteitä järjestelmän muiden osien kanssa.

• Yhdistelmärakennekaavio edustaa osien ja niiden konfiguraation välistä suhdetta, joka määrittää, kuinka luokitin (luokka, komponentti tai käyttöönottosolmu) käyttäytyy.
• Ne edustavat strukturoidun luokittelijan sisäistä rakennetta, jossa käytetään osia, portteja ja liittimiä.
• Voimme myös mallintaa yhteistyömuotoja käyttämällä yhdistelmärakennekaavioita.
• Ne ovat samanlaisia ​​kuin luokkakaaviot, paitsi että ne edustavat yksittäisiä osia yksityiskohtaisesti verrattuna koko luokkaan.

4.3. Objektikaavio

Objektikaaviota voidaan kutsua kuvakaappaukseksi järjestelmän ilmentymistä ja niiden välisestä suhteesta. Koska oliokaaviot kuvaavat käyttäytymistä, kun objektit on ilmennyt, voimme tutkia järjestelmän käyttäytymistä tietyllä hetkellä.

• Kohdekaavio on samanlainen kuin luokkakaavio, paitsi että se näyttää järjestelmän luokkien esiintymät.
• Kuvaamme varsinaisia ​​luokittajia ja niiden suhteita luokkakaavioita käyttäen.
• Toisaalta objektikaavio edustaa tiettyjä luokkien esiintymiä ja niiden välisiä suhteita tiettynä ajankohtana.

4.4. Komponenttikaavio

Komponenttikaavioita käytetään kuvaamaan, kuinka järjestelmän fyysiset komponentit on järjestetty. Käytämme niitä toteutuksen yksityiskohtien mallintamiseen.

• Komponenttikaaviot kuvaavat ohjelmistojärjestelmän elementtien välistä rakenteellista suhdetta ja auttavat ymmärtämään, onko suunniteltu kehitys kattanut toiminnalliset vaatimukset.
• Komponenttikaavioista tulee välttämättömiä, kun suunnittelemme ja rakennamme monimutkaisia ​​järjestelmiä.
• Järjestelmän komponentit käyttävät rajapintoja viestiäkseen keskenään.

4.5. Käyttöönottokaavio

Käyttöönottokaavioita käytetään edustamaan järjestelmälaitteistoa ja sen ohjelmistoja. Se kertoo meille, mitä laitteistokomponentteja on olemassa ja mitkä ohjelmistokomponentit niillä toimivat.

• Havainnollistamme järjestelmäarkkitehtuuria ohjelmistoartefaktien jakeluna hajautettujen kohteiden yli.
• Artefaktti on järjestelmäohjelmiston tuottamaa tietoa.
• Niitä käytetään ensisijaisesti silloin, kun ohjelmistoa käytetään, jaetaan tai otetaan käyttöön useissa eri kokoonpanoissa oleville koneille.

4.6. Pakettikaavio

Käytämme pakettikaavioita kuvaamaan, kuinka paketit ja niiden elementit on järjestetty. Pakettikaavio yksinkertaisesti näyttää meille eri pakettien väliset riippuvuudet ja pakettien sisäiset koostumukset.

• Paketit auttavat meitä järjestämään UML-kaaviot mielekkäisiin ryhmiin ja tekevät kaaviosta helposti ymmärrettävän.
• Niitä käytetään ensisijaisesti luokka- ja käyttötapauskaavioiden järjestämiseen.

5. Käyttäytymisen UML-kaaviot

5.1. Tilakonekaaviot

Tilakaaviota käytetään kuvaamaan järjestelmän tai järjestelmän osan tilaa äärellisillä aikainstanssilla. Se on käyttäytymiskaavio ja se edustaa käyttäytymistä käyttämällä äärellisiä tilasiirtymiä.

java merkkijonojen rakentaja

• Tilakaavioita kutsutaan myös nimellä Valtion koneet ja Tilakaavion kaaviot
• Näitä termejä käytetään usein vaihtokelpoisina. Joten yksinkertaisesti tilakaaviota käytetään mallintamaan luokan dynaamista käyttäytymistä vasteena aikaan ja muuttuviin ulkoisiin ärsykkeisiin.

5.2. Toimintakaaviot

Käytämme toimintokaavioita havainnollistamaan järjestelmän ohjauksen kulkua. Voimme myös käyttää toimintakaaviota viittaamaan käyttötapauksen suorittamiseen liittyviin vaiheisiin.

• Mallinnamme peräkkäisiä ja samanaikaisia ​​toimintoja toimintakaavioiden avulla. Joten periaatteessa kuvaamme työnkulkuja visuaalisesti toimintakaavion avulla.
• Toimintakaavio keskittyy virtauksen olosuhteisiin ja järjestykseen, jossa se tapahtuu.
• Kuvaamme tai kuvaamme, mikä aiheuttaa tietyn tapahtuman toimintakaavion avulla.

5.3. Käytä tapauskaavioita

Käyttötapauskaavioita käytetään kuvaamaan järjestelmän tai järjestelmän osan toimintoja. Niitä käytetään laajalti havainnollistamaan järjestelmän toiminnallisia vaatimuksia ja sen vuorovaikutusta ulkoisten tekijöiden (toimijoiden) kanssa.

• Käyttötapaus on periaatteessa kaavio, joka esittää erilaisia ​​skenaarioita, joissa järjestelmää voidaan käyttää.
• Käyttötapauskaavio antaa meille korkean tason näkemyksen siitä, mitä järjestelmä tai sen osa tekee ilman, että menemme toteutusyksityiskohtiin.

5.4. Sekvenssikaavio

Sekvenssikaavio yksinkertaisesti kuvaa objektien välistä vuorovaikutusta peräkkäisessä järjestyksessä, eli siinä järjestyksessä, jossa nämä vuorovaikutukset tapahtuvat.

• Voimme myös käyttää termejä tapahtumakaaviot tai tapahtumaskenaariot viittaamaan sekvenssikaavioon.
• Sekvenssikaaviot kuvaavat kuinka ja missä järjestyksessä järjestelmän objektit toimivat.
• Liikemiehet ja ohjelmistokehittäjät käyttävät näitä kaavioita laajalti dokumentoidakseen ja ymmärtääkseen uusien ja olemassa olevien järjestelmien vaatimuksia.

5.5. Viestintäkaavio

Viestintäkaaviota (tunnetaan nimellä Collaboration Diagram UML 1.x:ssä) käytetään näyttämään objektien välillä vaihdetut viestit.

• Viestintäkaavio keskittyy ensisijaisesti esineisiin ja niiden suhteisiin.
• Voimme esittää samankaltaisia ​​tietoja sekvenssikaavioilla, mutta viestintäkaaviot esittävät objekteja ja linkkejä vapaassa muodossa.

5.6. Ajoituskaavio

Ajoituskaavio on erityinen sekvenssikaavioiden muoto, jota käytetään kuvaamaan objektien käyttäytymistä tietyn ajanjakson aikana. Käytämme niitä aika- ja kestorajoitusten näyttämiseen, jotka ohjaavat objektien tilojen ja käyttäytymisen muutoksia.

5.7. Vuorovaikutuksen yleiskuvauskaavio

Vuorovaikutuksen yleiskuvauskaavio mallintaa toimintosarjan ja auttaa meitä yksinkertaistamaan monimutkaiset vuorovaikutukset yksinkertaisemmiksi tapahtumiksi. Se on sekoitus aktiivisuus- ja sekvenssikaavioita.

kuinka luoda satunnaislukuja javassa

6. UML-kaavioissa käytetyt olio-käsitteet

1. Luokka: Luokka määrittelee blueprintin eli objektin rakenteen ja toiminnot.
2. Objektit : Objektit auttavat meitä hajottamaan suuria järjestelmiä ja auttavat meitä modulisoimaan järjestelmämme. Modulaarisuus auttaa jakamaan järjestelmämme ymmärrettäviin osiin, jotta voimme rakentaa järjestelmämme pala palalta.
3. Perintö: Periytys on mekanismi, jolla aliluokat perivät yläluokkiensa ominaisuudet.
4. Abstraktio: Abstraktiolla UML:ssä tarkoitetaan prosessia, jossa korostetaan järjestelmän tai objektin olennaisia ​​puolia jättäen huomioimatta merkityksettömiä yksityiskohtia. Abstroimalla pois tarpeettomat monimutkaiset abstraktio helpottaa selkeämpää ymmärrystä ja kommunikaatiota sidosryhmien välillä.
5. Kapselointi: Tietojen sitomista yhteen ja sen suojaamista ulkomaailmalta kutsutaan kapseloinniksi.
6. Polymorfismi: Mekanismi, jolla toiminnot tai kokonaisuudet voivat olla olemassa eri muodoissa.

6.1. Lisäykset UML 2.0:ssa

• Ohjelmistokehitysmenetelmiä, kuten ketterä, on sisällytetty ja alkuperäisen UML-määrityksen soveltamisalaa on laajennettu.
• Alun perin UML määritti 9 kaaviota. UML 2.x on lisännyt kaavioiden määrää 9:stä 13:een. Lisätyt neljä kaaviota ovat: ajoituskaavio, viestintäkaavio, vuorovaikutuksen yleiskuvaus ja yhdistelmärakennekaavio. UML 2.x nimesi tilakaaviot uudelleen tilakonekaavioiksi.
• UML 2.x lisäsi mahdollisuuden hajottaa ohjelmistojärjestelmä komponenteiksi ja osakomponenteiksi.

7. Työkalut UML-kaavioiden luomiseen

Saatavilla on useita työkaluja Unified Modeling Language (UML) -kaavioiden luomiseen, joita käytetään yleisesti ohjelmistokehityksessä järjestelmän arkkitehtuurin, suunnittelun ja toteutuksen visuaaliseen esittämiseen. Tässä on joitain suosittuja UML-kaavioiden luontityökaluja:

• Lucidchart: Lucidchart on verkkopohjainen kaaviotyökalu, joka tukee UML-kaavioita. Se on käyttäjäystävällinen ja yhteistyökykyinen, joten useat käyttäjät voivat työskennellä kaavioiden parissa reaaliajassa.
• Draw.io: Draw.io on ilmainen verkkopohjainen kaaviotyökalu, joka tukee erilaisia ​​kaaviotyyppejä, mukaan lukien UML. Se integroituu erilaisiin pilvitallennuspalveluihin ja sitä voidaan käyttää offline-tilassa.
• Visuaalinen paradigma: Visual Paradigm tarjoaa kattavan valikoiman työkaluja ohjelmistokehitykseen, mukaan lukien UML-kaavioiden laatiminen. Se tarjoaa sekä online- että työpöytäversiot ja tukee laajaa valikoimaa UML-kaavioita.
• StarUML: StarUML on avoimen lähdekoodin UML-mallinnustyökalu, jossa on käyttäjäystävällinen käyttöliittymä. Se tukee tavallisia UML 2.x -kaavioita ja antaa käyttäjille mahdollisuuden mukauttaa ja laajentaa sen toimintoja laajennusten avulla.
• Papyrus: Papyrus on avoimen lähdekoodin UML-mallinnustyökalu, joka on osa Eclipse Modeling Projectia. Se tarjoaa mukautettavan ympäristön UML-kaavioiden luomiseen, muokkaamiseen ja visualisointiin.
• PlantUML: PlantUML on tekstipohjainen työkalu, jonka avulla voit luoda UML-kaavioita käyttämällä yksinkertaista ja ihmisen luettavaa syntaksia. Sitä käytetään usein yhdessä muiden työkalujen kanssa ja se tukee useita kaaviotyyppejä.

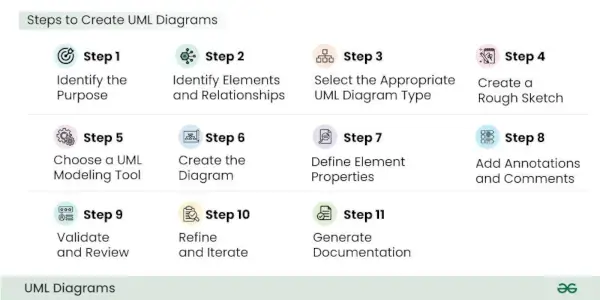

8. UML-kaavioiden luomisen vaiheet

Unified Modeling Language (UML) -kaavioiden luominen sisältää systemaattisen prosessin, joka sisältää tyypillisesti seuraavat vaiheet:

• Vaihe 1: Tunnista käyttötarkoitus:
  • Määritä UML-kaavion luomisen tarkoitus. Erityyppiset UML-kaaviot palvelevat erilaisia ​​tarkoituksia, kuten vaatimusten sieppaamista, järjestelmäarkkitehtuurin suunnittelua tai luokkasuhteiden dokumentointia.
• Vaihe 2: Tunnista elementit ja suhteet:
  • Tunnista keskeiset elementit (luokat, objektit, käyttötapaukset jne.) ja niiden suhteet, jotka on esitettävä kaaviossa. Tämä vaihe käsittää mallinnettavan järjestelmän rakenteen ja toiminnan ymmärtämisen.
• Vaihe 3: Valitse sopiva UML-kaaviotyyppi:
  • Valitse mallinnustarpeisiisi parhaiten sopiva UML-kaaviotyyppi. Yleisiä tyyppejä ovat luokkakaaviot, käyttötapauskaaviot, sekvenssikaaviot, toimintakaaviot ja paljon muuta.
• Vaihe 4: Luo karkea luonnos:
  • Ennen UML-mallinnustyökalun käyttöä voi olla hyödyllistä luoda karkea luonnos paperille tai taululle. Tämä voi auttaa sinua visualisoimaan asettelun ja elementtien väliset yhteydet.
• Vaihe 5: Valitse UML-mallinnustyökalu:
  • Valitse mieltymyksiisi ja vaatimuksiisi sopiva UML-mallinnustyökalu. Saatavilla on erilaisia ​​työkaluja, sekä online- että offline-tilassa, jotka tarjoavat ominaisuuksia UML-kaavioiden luomiseen ja muokkaamiseen.
• Vaihe 6: Luo kaavio:
  • Avaa valittu UML-mallinnustyökalu ja luo uusi projekti tai kaavio. Aloita elementtien (esim. luokkien, käyttötapausten, toimijoiden) lisääminen kaavioon ja yhdistä ne sopiviin suhteisiin (esim. assosiaatiot, riippuvuudet).
• Vaihe 7: Määritä elementin ominaisuudet:
  • Määritä kullekin kaavion elementille asianmukaiset ominaisuudet ja attribuutit. Tämä voi sisältää luokan attribuutteja ja menetelmiä, käyttötapaustietoja tai mitä tahansa muuta kaaviotyyppiin liittyvää tietoa.
• Vaihe 8: Lisää huomautuksia ja kommentteja:
  • Paranna kaaviosi selkeyttä lisäämällä huomautuksia, kommentteja ja selittäviä huomautuksia. Tämä auttaa kaikkia kaaviota tarkastelevia ymmärtämään suunnittelupäätökset ja sen taustalla olevat logiikan.
• Vaihe 9: Vahvista ja tarkista:
  • Tarkista kaavion tarkkuus ja täydellisyys. Varmista, että suhteet, rajoitukset ja elementit edustavat tarkasti aiottua järjestelmää tai prosessia. Vahvista kaaviosi vaatimusten mukaan ja tee tarvittavat muutokset.
• Vaihe 10: Tarkenna ja toista:
  • Tarkenna kaaviota palautteen ja lisänäkemysten perusteella. UML-kaavioita luodaan usein iteratiivisesti järjestelmän ymmärryksen kehittyessä.
• Vaihe 11: Luo dokumentaatio:
  • Joidenkin UML-työkalujen avulla voit luoda dokumentteja suoraan kaavioistasi. Tämä voi sisältää luokan dokumentaatiota, käyttötapausten kuvauksia ja muuta asiaankuuluvaa tietoa.

Huomautus: Muista, että tietyt vaiheet voivat vaihdella UML-kaavion tyypin ja käyttämäsi työkalun mukaan.

java lambda esimerkki

9. UML-kaavioiden parhaat käytännöt

Unified Modeling Language (UML) on tehokas työkalu järjestelmän suunnittelun visualisointiin ja dokumentointiin. Tehokkaiden ja merkityksellisten UML-kaavioiden luomiseksi on tärkeää noudattaa parhaita käytäntöjä. Tässä on joitain UML:n parhaita käytäntöjä:

1. Ymmärrä yleisö: Harkitse yleisöäsi luodessasi UML-kaavioita. Räätälöi yksityiskohtien taso ja kaavioiden valinta vastaamaan yleisösi ymmärrystä ja tarpeita, olivatpa he kehittäjiä, arkkitehtejä tai sidosryhmiä.
2. Pidä kaaviot yksinkertaisina ja kohdistetuina: Pyri yksinkertaisuuteen kaavioissasi. Jokaisen kaavion tulisi keskittyä järjestelmän tiettyyn osa-alueeseen tai tiettyyn suhteiden joukkoon. Vältä sotkua ja tarpeettomia yksityiskohtia, jotka voivat viedä huomion pääviestistä.
3. Käytä johdonmukaisia ​​nimeämiskäytäntöjä: Käytä johdonmukaisia ​​ja merkityksellisiä nimiä luokille, objekteille, attribuuteille, menetelmille ja muille UML-elementeille. Selkeät ja hyvin harkitut nimeämiskäytännöt parantavat kaavioidesi ymmärrettävyyttä.
4. Noudata tavallisia UML-merkintöjä: Noudata standardinmukaisia ​​UML-merkintöjä ja symboleja. UML-käytäntöjen käytön johdonmukaisuus varmistaa, että muut UML:n tuntevat ymmärtävät helposti kaavioita.
5. Pidä suhteet selkeänä: Määrittele ja merkitse selkeästi elementtien väliset suhteet. Käytä asianmukaisia ​​nuolia, monikertamerkintöjä ja assosiaatioiden nimiä viestiäksesi luokkien, objektien tai käyttötapausten välisten yhteyksien luonteesta.

10. UML ja ketterä kehitys

Unified Modeling Language (UML) ja ketterä kehitys ovat kaksi eri lähestymistapaa ohjelmistokehitykseen, ja ne voidaan integroida tehokkaasti kokonaiskehitysprosessin tehostamiseksi. Tässä on joitain avainkohtia UML:n ja ketterän kehityksen välisestä suhteesta:

10.1. UML ketterässä kehityksessä

• Visualisointi ja viestintä: UML-kaaviot tarjoavat visuaalisen tavan esittää järjestelmän arkkitehtuuria, suunnittelua ja käyttäytymistä. Ketterässä kehityksessä, jossa viestintä on ratkaisevan tärkeää, UML-kaaviot voivat toimia tehokkaina viestintävälineinä tiimin jäsenten, sidosryhmien ja jopa ei-teknisten yleisöjen välillä.
• Käyttäjien tarinat ja käyttötapaukset: UML-käyttötapauskaavioita voidaan käyttää käyttäjien tarinoiden kaappaamiseen ja mallintamiseen ketterässä kehityksessä. Käyttötapaukset auttavat ymmärtämään järjestelmää loppukäyttäjän näkökulmasta ja edistävät käyttäjätarinoiden luomista.
• Iteratiivinen mallinnus: Ketterissä metodologioissa korostetaan iteratiivista kehitystä, ja UML:ää voidaan mukauttaa tukemaan tätä lähestymistapaa. UML-malleja voidaan luoda ja jalostaa asteittain, kun järjestelmän ymmärrys kehittyy jokaisen iteroinnin aikana.
• Ketterät mallinnustekniikat: Ketterät mallinnustekniikat, kuten käyttäjien tarinakartoitus ja vaikutusten kartoitus, täydentävät UML:ää tarjoamalla kevyitä tapoja visualisoida ja viestiä vaatimuksia ja suunnittelua. Nämä tekniikat ovat linjassa ketterän periaatteen kanssa, jonka mukaan toimiva ohjelmisto arvostetaan kattavan dokumentaation sijaan.

10.2. Agilityn ja mallintamisen tasapaino

• Mukautuva mallinnus: Omaksu mukautuva mallinnustapa, jossa UML:ää käytetään tehokkaan viestinnän ja ymmärtämisen edellyttämässä laajuudessa. Painopisteen tulisi olla arvon tuottamisessa toimivan ohjelmiston avulla tyhjentävän dokumentaation sijaan.
• Joukkueen voimaannuttaminen: Valtuuta kehitystiimi valitsemaan oikea mallinnustaso projektin tarpeiden mukaan. Tiimin jäsenten tulee tuntea olonsa mukavaksi käyttää UML:ää viestintävälineenä ilman, että liialliset mallinnusvaatimukset rasittavat heitä.

11. UML-mallinnuksen yleisiä haasteita

1. Aikaintensiivinen: UML-mallinnusta voidaan pitää aikaa vievänä erityisesti nopeatempoisissa ketterissä ympäristöissä, joissa nopea kehitys korostuu. Tiimillä voi olla vaikeuksia pysyä ajan tasalla UML-kaavioiden säännöllisten päivitystarpeiden kanssa.
2. Ylidokumentaatio: Ketterät periaatteet arvostavat toimivaa ohjelmistoa kattavan dokumentoinnin edelle. UML:ää käytettäessä on olemassa liiallisen dokumentoinnin riski, koska tiimit saattavat viettää liian paljon aikaa yksityiskohtaisiin kaavioihin, jotka eivät suoraan edistä arvon tuottamista.
3. Muuttuvat vaatimukset: Ketterät projektit kohtaavat usein muuttuvia vaatimuksia, ja UML-kaaviot voivat vanhentua nopeasti. Näistä muutoksista seuraaminen ja sen varmistaminen, että UML-mallit heijastavat järjestelmän nykyistä tilaa, voi olla haastavaa.
4. Yhteistyöongelmat: Ketterä painottaa tiimin jäsenten välistä yhteistyötä, ja joskus UML-kaaviot nähdään artefakteina, jotka vain tietyt tiimin jäsenet ymmärtävät. Sen varmistaminen, että kaikki voivat osallistua UML-malleihin ja hyötyä niistä, voi olla haaste.

12. UML-kaavioiden käytön edut

1. Standardointi: UML tarjoaa standardoidun tavan esittää järjestelmämalleja ja varmistaa, että kehittäjät ja sidosryhmät voivat kommunikoida käyttämällä yhteistä visuaalista kieltä.
2. Viestintä: UML-kaaviot toimivat tehokkaana viestintävälineenä sidosryhmien, mukaan lukien kehittäjät, suunnittelijat, testaajat ja yrityskäyttäjät, välillä. Ne auttavat välittämään monimutkaisia ​​ideoita ymmärrettävämmällä tavalla.
3. Visualisointi: UML-kaaviot helpottavat järjestelmän komponenttien, suhteiden ja prosessien visualisointia. Tämä visuaalinen esitys auttaa ymmärtämään ja suunnittelemaan monimutkaisia ​​järjestelmiä.
4. Dokumentointi: UML-kaavioita voidaan käyttää tehokkaina dokumentointityökaluina. Ne tarjoavat jäsennellyn ja organisoidun tavan dokumentoida järjestelmän eri näkökohtia, kuten arkkitehtuuria, suunnittelua ja käyttäytymistä.
5. Analyysi ja suunnittelu: UML tukee ohjelmistokehityksen sekä analysointi- että suunnitteluvaiheita. Se auttaa mallintamaan järjestelmän vaatimuksia ja muuttamaan ne sitten toteutettavaksi.
